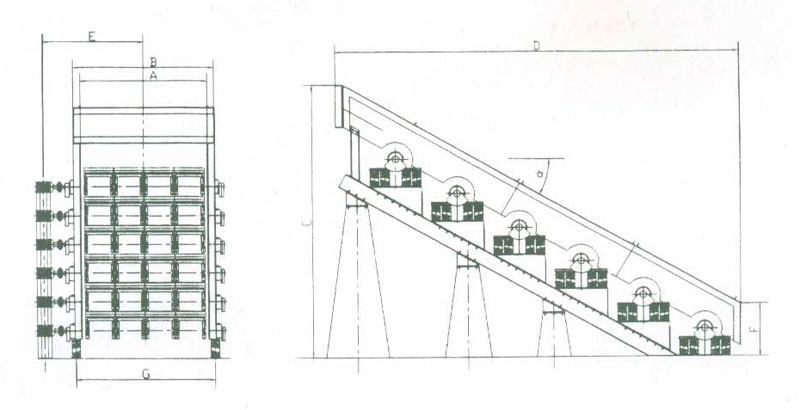

主要尺寸

工作原理及結構特點
該系列篩主要由篩架、篩箱、篩板、激振器、電動機、減振彈簧等部分組成。其特點是篩板為單根篩絲縱向排列布置，并且直接安裝于激振器上。激振器為單軸式，安裝于篩架上與篩箱分離，并由電動機通過輪胎式聯軸器帶動旋轉，產生離心慣性力，激振器帶動篩板振動，篩箱不參振。篩子振動時的軌跡為圓型。
該系列篩機為座式安裝，電動機可安裝在篩箱的左側，也可安裝在篩箱的右側。
安裝與調試
篩子在出廠前已經過調試，正確的安裝工作很重要。應注意以下幾點：
a.        安裝基礎固定，尺寸位置正確，以保證篩子的正確位置，使每個彈簧受力平穩，變形大小一致，確保篩子運轉穩定。
b.        電機軸線與激振器軸線應在一條直線上。
c.        安裝溜槽、擋板要注意尺度，尺寸合適，位置正確，篩子運轉時不要發生有撞擊之處。
d.        篩子安裝好以后，再安裝電器設備，接通電源。
e.        調試：安裝完后要進行試車、調試，在開機前應再檢查一下各部位安裝是否正確，先用手搬動聯軸器，觀察有無阻卡，檢查電路連接是否正確，無問題后再開機。QLS系列強力篩應配備專用程序控制裝置，逆向開車，順向停車。各段時間間隔8-20秒，空運轉一段時間后方可投入使用。
使用和維護
篩子的工作部們主要是篩網，篩網是由彈簧鋼絲一根根按一定間距排列在篩板上，網絲有一定的彈性，物料沖擊后可以產生二次振動，有利于物料透篩。振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機動這轉平穩后才能給料。停機前應先停止給料，待篩面物料篩分完后再停機。
激振器軸承，每天加油一次，加油量0.1kg-0.2kg，應加3號復合鋰基潤滑脂，環溫<-5°C時加2號復合鋰基潤滑脂。加油時要注意油質的清潔及加注量，加注量不宜過多，否則會引起軸承發熱。振動篩出廠后，如超過6個月才安裝，則安裝前必須將振動器內的軸承拆下清洗，然后注入新的潤滑脂。振動器經重新裝配后，用手轉動偏心塊不得有阻力過大或卡死等現象，否則應及時查清原因加以調整。振動器軸承的溫度，要求溫升不超45°C，最高溫度不超過75°C。
每班開機前應作好以下工作
a.        檢查各部位螺栓有無松動，正常使用后，每一周每天至少緊固一次，以后經常檢查緊固件是否松動，如有松動，應立即停機緊固，以免造成大的損壞。
b.        檢查各受力部位有無損壞，發現問題及時處理。
c.        檢查網絲的情況，如有損壞要及時更換。
d.        檢查有無雜物堵塞網，如有雜特要及時清理。
在崗工作人員要認真負責，隨時注意篩機的工作情況，聲音是否正常，發現問題要及時停機處理，以保證篩子正常運行。
